產品簡介
- 支持PCI Express x1插槽
- 12個隔離型數字量輸入通道
- 12個隔離型數字量輸出通道
- 2個16位元模擬量輸出通道
- 16個單端式模擬量輸入通道

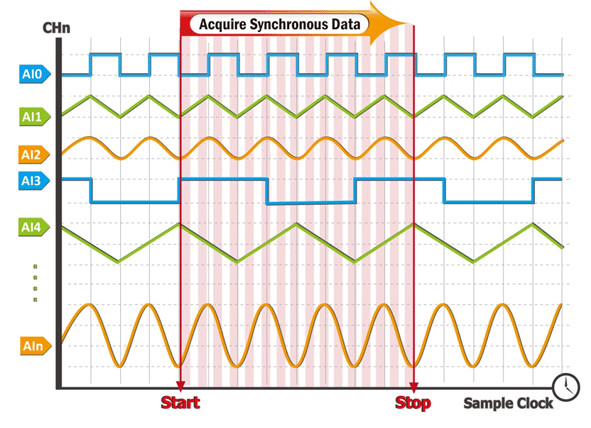

- 支持同步采集與保持
- 支持MagicScan功能
- 模擬量輸入范圍：±10V、±5V
- 16位元 200 kHz ADC同步采集( 每個通道 )
- 內建 2 K WORD 的 FIFO 緩沖區

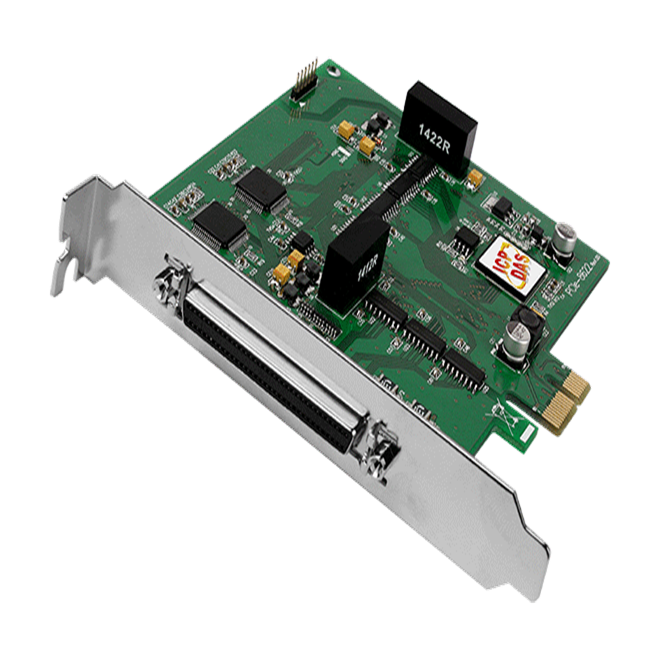

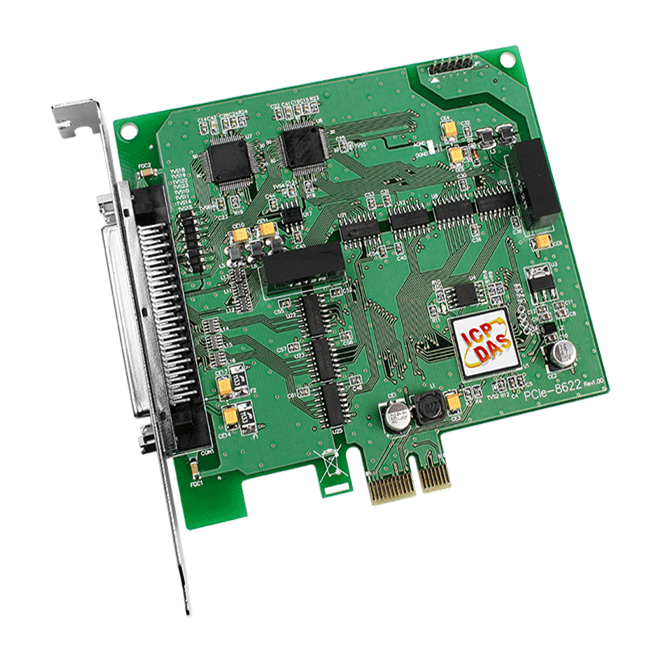

PCIe-8622是高速模擬量輸入多功能數據采集卡并符合RoHS環保規范，支持PCI Express接口，提供16個單端方式可同步采集的16位模擬量輸入接口，且搭配了2K FIFO緩沖區及500 VDC匯流排隔?保護，每通道還具有2V的±10 ± 5 V 輸入范圍，其每通道采集率及最高達到200/500 kS/s。
PCIe-8622還提供12個隔離型數字量輸出通道，12個隔離型數字量輸入通道及2個16位模擬量輸出通道，且配置有單一的一個68針高密度的SCSI II接口，讓用戶更方便快速且能夠減少體內排線，節省空間及插槽。

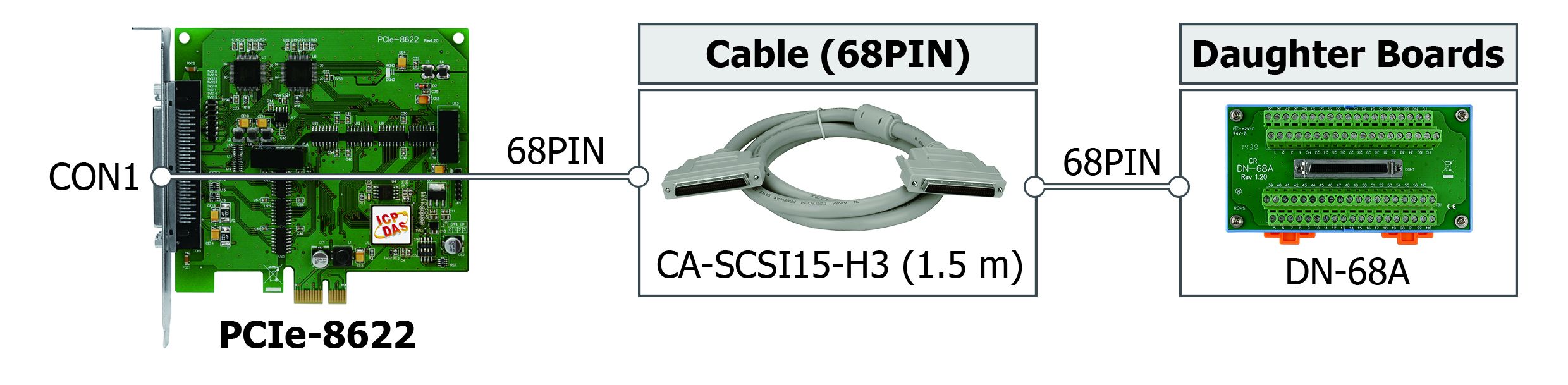

配件
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
SCSI II 68-pin x 1 |
| 模擬量輸入 |
| 通道數 |
16 single-ended (Simultaneously) |
| 范圍 |
Gain: 1, 2 Bipolar Range: ±10 V, ±5 V |
| 解析度 |
16-bit |
| 精度 |
0.05 % of FSR ±1 LSB @ 25 °C, ±10 V |
| 採樣率 |
200 kS/s |
| 輸入阻抗 |
10,000 MΩ/4 pF |
| 過電壓保護 |
Continuous ±35 Vp-p |
| FIFO 容量 |
2048 samples |
| 觸發模式 |
Software, Pacer, External
|
| 隔離 |
2500 VDC (Bus-type) |
| 數據傳輸 |
Polling, Interrupt, DMA |
| 模擬量輸出 |
| 通道數 |
2 |
| 范圍 |
±5 V, ±10 V |
| 解析度 |
16-bit |
| 精度 |
±10 LSB |
| 電壓輸出推力 |
±5 mA |
| 斜率 |
2.8 V/µs |
| 工作模式 |
Static update |
| 數字量輸入 |
| 通道數 |
12 |
| 類型 |
5 V/TTL |
| ON 電壓準位 |
2.0 V Min. |
| OFF 電壓準位 |
0.8 V Max. |
| 反應速度 |
1.0 MHz (Typical) |
| 觸發模式 |
Static Update |
| 數據傳輸 |
Polling |
| 隔離 |
2500 VDC |
| 數字量輸出 |
| 通道數 |
12 |
| 類型 |
5 V/CMOS |
| 工作模式 |
Static Update |
| 負載電流 |
Sink: 6 mA @ 0.33 V
Source: 6 mA @ 4.77 V |
| 反應速度 |
1.0 MHz (Typical) |
| 隔離 |
2500 VDC |
| DO 回讀 |
Yes |
| PC 總線 |
| 類型 |
PCI Express x 1 |
| 數據總線 |
32-bit |
| 電源 |
| 功耗 |
600 mA @ +3.3 V
250 mA @ +12 V |
| 機構 |
| 尺寸 (mm) |
120 x 125 x 22 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
