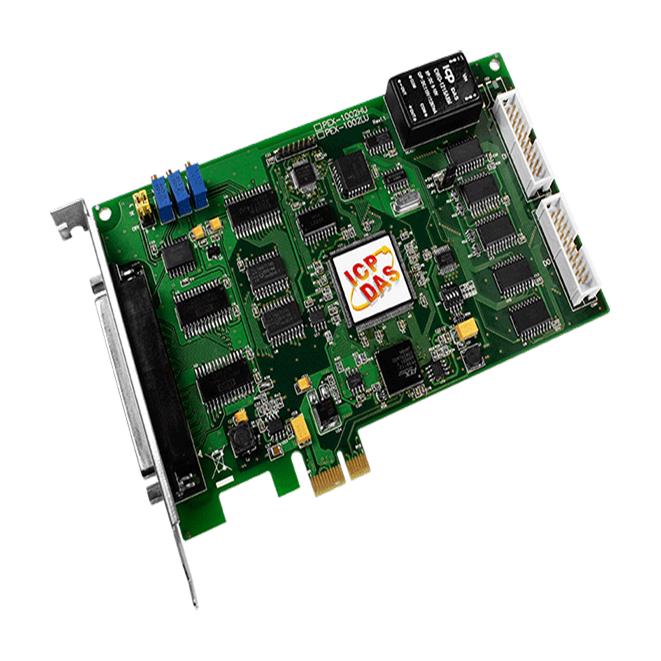

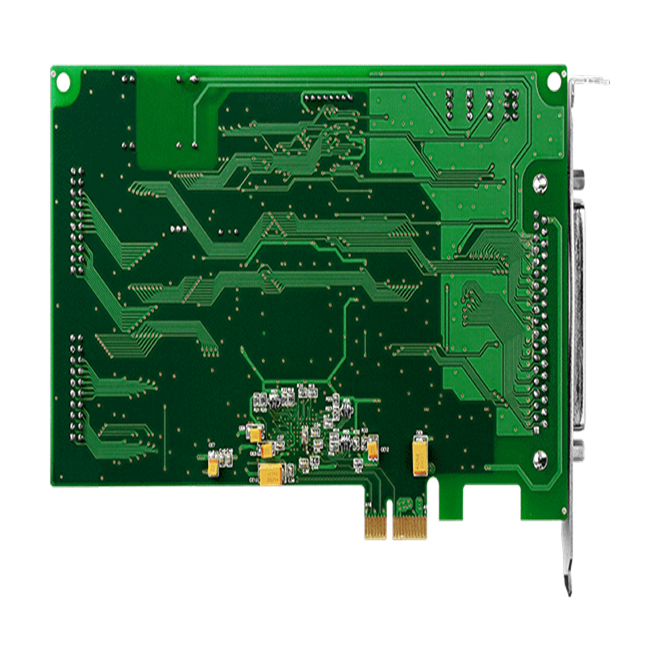

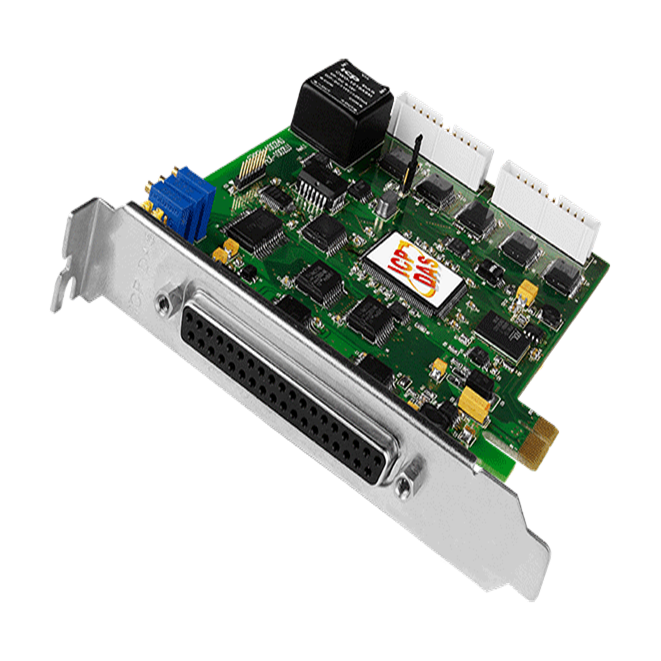

產品簡介
- 支持PCI Express x1插槽
- 支持卡號（SMD開關）
- 16通道5 V/TTL數字量輸出及16通道5 V/TTL數字量輸入
>>>數字量輸入端可設置Pull-high 或 Pull-low
- 32個單端/16個差動式模擬量輸入通道
>>>12-bit 高解析度、110 kHz 或44 kHz AD轉換器
>>>支持內部/外部觸發
PEX-1002L 是模擬量輸入卡并符合 RoHS 環保規范，在軟件 上能直接兼容于 PCI-1002LU 卡。
PEX-1002L 配備了采集頻率 110 KHz (Low gain) 或 44 KHz (High gain) 12-bit 分辨率的 AD 轉換器，并提供 32 個單端 /16 個差動式輸入通道、16 個符合 TTL 規范的數字量輸入通道及 16 個符合 TTL 規范的數字量輸出通道。
PEX-1002L 支持 PCI Express 接口。在硬件上還提供有兩項 功能，第一種是 ID 卡撥碼開關，讓使用者可以自由設置每張 板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速 而簡單區別這些板卡。第二種是 DI Pull High/Low 設置功能， 數字量輸入端口可設置為 Pull-high 或 Pull-low，當信號線脫落 或斷線時，該 DI 值會相對維持使用者預設的狀態 ( 非浮動 )。

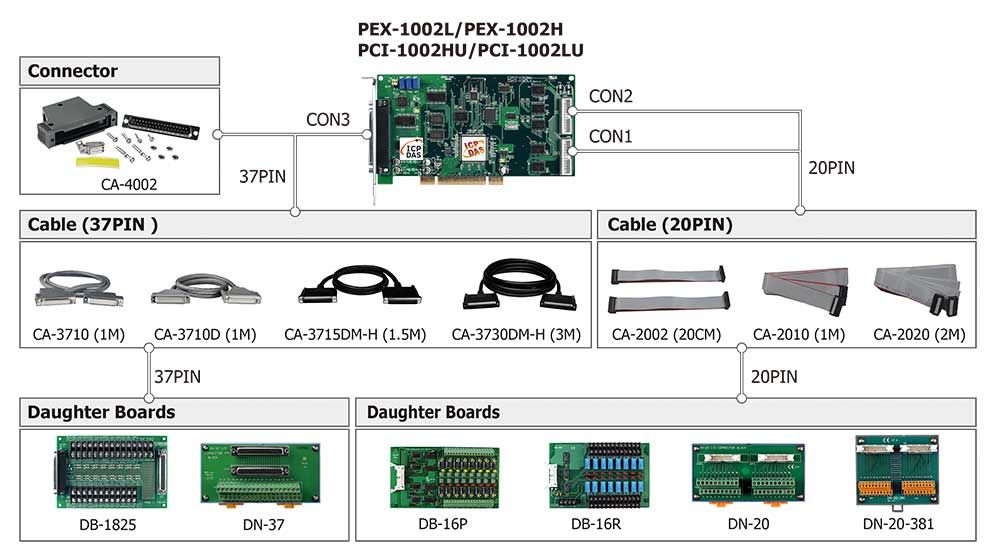

配件
_PCI-1002HU(LU)--accessories.jpg)
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
Female DB37 x 1
20-pin box header x 2 |
| 模擬量輸入 |
| 通道數 |
32 single-ended/16 differential |
| 范圍 |
Gain: 1, 2, 4, 8
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V
|
| 解析度 |
12-bit |
| 精度 |
0.01% of FSR ±1 LSB @ 25 °C, ±10 V |
| 採樣率 |
110 kS/s. Max. |
| 輸入阻抗 |
10 MΩ/6 Pf |
| 過電壓保護 |
Continuous ±35 Vp-p |
| 零點漂移 |
±4 ppm/°C of FSR |
| 觸發模式 |
Software, Internal programmable pacer, External (5 V/TTL) |
| 數據傳輸 |
Polling, Interrupt |
| 數字量輸入 |
| 通道數 |
16 |
| 類型 |
5 V/TTL |
| ON 電壓準位 |
2.0 V Min. |
| OFF 電壓準位 |
0.8 V Max. |
| 反應速度 |
500 KHz |
| 觸發模式 |
Static Update |
| 數字量輸出 |
| 通道數 |
16 |
| 類型 |
5 V/TTL |
| 工作模式 |
Static Update |
| 負載電壓 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 負載電流 |
Sink: 2.4 mA
Source: 0.8 mA |
| 反應速度 |
500 KHz (Typical) |
| 計時/計數/頻率 |
| 通道數 |
3 (Independent x 1/Internal pacer x 1/External pacer x 1) |
| 類型 |
5 V/TTL |
| 解析度 |
16-bit |
| 輸入頻率 |
10 MHz Max. |
| 參考時鐘 |
Internal: 4 MHz |
| PC 總線 |
| 類型 |
PCI Express x 1 |
| 數據總線 |
16-bit |
| 電源 |
| 功耗 |
900 mA @ +3.3 V
350 mA @ +12 V |
| 機構 |
| 尺寸 (mm) |
110 x 167 x 22 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
